Vikavirtakatkaisijoiden luokitus

Vikavirtalaitteet (RCD) voidaan luokitella niiden suojaustoiminnon, rakenteellisten ominaisuuksien, asennustavan, toimintatavan, napojen ja johtojen lukumäärän sekä käyttöherkkyyden mukaan. Tämä kuvaus keskittyy ensisijaisesti niiden luokitteluun suojaustoiminnon ja -sovelluksen mukaan, jotka yleensä luokitellaan kolmeen tyyppiin: vikavirtareleet, vikavirtakytkimet ja vikavirtapistorasiat.

1. Vikavirtarele on laite, joka havaitsee ja arvioi vuotovirran, mutta sen tehtävänä ei ole katkaista tai kytkeä päävirtapiiriä. RCD koostuu nolla-sekvenssivirtamuuntajasta, laukaisuyksiköstä ja apukoskettimista lähtösignaaleja varten. Sitä voidaan käyttää yhdessä suurvirta{4}}automaattisten kytkimien kanssa pienjänniteverkkojen pääsuojana- tai vuotojen, maadoituksen tai eristyksen valvontaan pääpiireissä.

Kun pääpiirissä on vuotovirta, koska apukoskettimet ja pääpiirikytkimen laukaisuyksikkö on kytketty sarjaan, apukoskettimet aktivoivat laukaisuyksikön, irrottamalla ilmakytkimen, AC-kontaktorin jne. aiheuttaen sen laukaisun ja pääpiirin katkaisemisen. Apukoskettimet voivat myös aktivoida ääni- ja visuaaliset signaalilaitteet antamaan vuotohälytyssignaalin, joka heijastaa johdon eristystilaa.

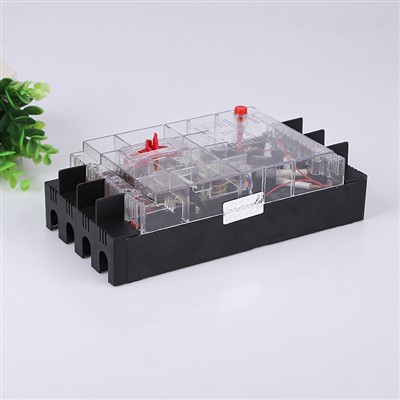

2. Jäännösvirtakatkaisija (RCCB) on kytkentäelementti, joka ei vain kytke tai irrota päävirtapiiriä muiden katkaisijoiden tapaan, vaan myös havaitsee ja arvioi vuotovirran. Kun pääpiirissä tapahtuu vuoto tai eristysvika, vikavirtasuojakytkin voi kytkeä tai irrottaa pääpiirin arvioinnin tuloksen perusteella. Sitä voidaan käyttää yhdessä sulakkeiden ja lämpöreleiden kanssa muodostamaan täysin toimiva matalajännitteinen kytkinelementti.

Tällä hetkellä tämän tyyppinen RCCB on laajimmin käytetty. Markkinoilla olevat vikavirtasuorittimet luokitellaan yleensä toimintojensa mukaan seuraavasti:

(1) Siinä on vain vuotosuojaus ja virrankatkaisutoiminto; sitä tulee käyttää yhdessä sulakkeiden, lämpöreleiden, ylivirtareleiden ja muiden suojaelementtien kanssa.

(2) Siinä on myös ylikuormitussuojatoiminto.

(3) Siinä on myös ylikuormitus- ja oikosulkusuojaus{1}}.

(4) Sisältää myös oikosulkusuojaustoiminnon.

(5) Sisältää myös oikosulku-, ylikuormitus-, vuoto-, ylijännite- ja alijännitetoiminnot.

3. Jäännösvirtakatkaisija (RCCB) on pistorasia, joka voi havaita ja arvioida vuotovirran ja katkaista piirin. Sen nimellisvirta on yleensä alle 20A, vuotovirta on 6-30mA ja sen herkkyys on korkea. Sitä käytetään usein kädessä pidettävien sähkötyökalujen ja liikkuvien sähkölaitteiden suojaamiseen sekä siviilipaikoissa, kuten kodeissa ja kouluissa.
